工業CT介紹

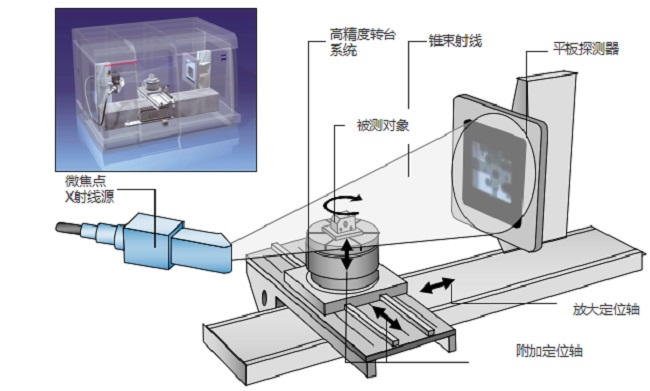

工業CT被譽為當今最佳無損檢測和無損評估技術，其原理如下圖所示：
三維X射線掃描（簡稱CT）是以非破壞性X射線透視技術，將待測物體做360°自轉，通過單一軸面的射線穿透被測物體，根據被測物體各部分對射線的吸收與透射率不同，收集每個角度的穿透圖像，之后利用電腦運算重構出待測物體的實體圖像。
工業CT是對產品進行無損檢測（NDT）和無損評價（NDE）的最佳手段，可實現產品無損可視化測量、組裝瑕疵或材料分析。
工業CT取代傳統的破壞性監測和分析，任何方向上的非破壞性切片和成像，不受周?chē)?xì)節特征的遮擋，可直接獲得目標特征的空間位置、形狀及尺寸信息。
應用領域
汽車材料及零部件、金屬材料、塑膠材料、模具、軌道交通、電子電器、醫療器械、航空航天、科研院所、軍工國防等。
樣品要求
尺寸要求：<Φ300mmX350mm
重量要求： <50kg
工業CT檢測的應用
1.缺陷分析
快速、準確、直觀的查找到產品的內部缺陷（缺陷類型、位置、尺寸等），如裂紋、氣孔、疏松、夾雜等缺陷，并進行分析，找到出現缺陷的根本原因，從而提高產品性能，延長產品使用壽命。
2.裝配分析
使用工業CT可以不用拆卸，直觀了解產品的二維與三維局部整體、透視或截面分析圖，可分析與測量組件間裝配形成的縫隙，評估工藝，尋找失效原因，解決相關問題，降低研發的投入成本。
3.尺寸測量
產品的實際尺寸往往不可或缺，但因物體型面復雜或客觀物理?xiàng)l件限制等原因會出現無法獲取的情況，CT技術能很好地應對此類問題。區別于傳統的三坐標檢測、影像儀等測量方法，CT尺寸測量?jī)?yōu)勢在于產品的內部尺寸檢測。它可以在不破壞樣品的前提下，對于工件的所有尺寸進行精確的測量，精度高、速度快。
4.CAD數模比對
通過工業CT及分析軟件可以將掃描結果與CAD數模進行最佳擬合，以直觀的色彩偏差快速形象地顯示，不僅可以得到工件整體的偏差，還能得到關鍵位置的具體偏差值。
5.壁厚分析
直接在CT數據上自動定位面積不足或壁厚過厚及間隙過大的位置，尤其是密閉空間的內尺寸，可快速并精確地測量復雜零件壁厚的微小變化。
