1、什么是比熱容？
在恒定的氣壓下，單位質(zhì)量的樣品溫度升高1K所吸收的熱量。
2、該方法依據(jù)什么原理？
將試樣與一已知比熱容的標(biāo)準(zhǔn)物質(zhì)（藍(lán)寶石，主要成分為Al2O3）在其他條件相同下進(jìn)行溫度（線(xiàn)性增大）掃描，然后量出二者的縱坐標(biāo)（DSC信號(hào)），根據(jù)下列公式進(jìn)行計(jì)算。
公式：
由此可得：
先后進(jìn)行三次測(cè)試：空白測(cè)試、藍(lán)寶石測(cè)試與試樣測(cè)試。每一條有樣品的DSC線(xiàn)都要減去空白測(cè)試曲線(xiàn)，再用試樣測(cè)試曲線(xiàn)DSC信號(hào)與已知的藍(lán)寶石DSC信號(hào)進(jìn)行比較。
1為空白坩堝實(shí)驗(yàn)，2為藍(lán)寶石校準(zhǔn)實(shí)驗(yàn)，3為試樣實(shí)驗(yàn)。

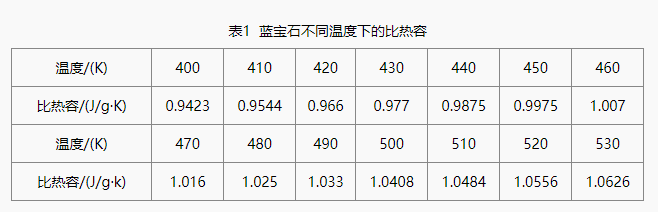

由表可知在某溫度區(qū)間內(nèi)藍(lán)寶石的比熱容值很穩(wěn)定。
如圖，縱坐標(biāo)的值即為上式中的DSC/(mW/mg)，橫坐標(biāo)為溫度/℃（絕對(duì)零度0K= -273.15℃，升高1K即升高1℃，所以273.15K=0℃）
3、相關(guān)標(biāo)準(zhǔn)
ISO 11357-4:2014，GB/T 19466.4-2016以及ASTM E1269-11。
4、實(shí)驗(yàn)儀器
差示掃描量熱儀（Differential Scanning Calorimeter，簡(jiǎn)稱(chēng)DSC），型號(hào)DSC 214，配套人工藍(lán)寶石圓片（α-Al2O3），鋁制坩堝以及液氮制冷系統(tǒng)等。
5、適用范圍
在實(shí)驗(yàn)過(guò)程中的溫度范圍內(nèi)不發(fā)生相變與化學(xué)反應(yīng)的固體或者液體。
6、藍(lán)寶石法測(cè)試要求
坩堝選擇：三套有蓋坩堝，坩堝材質(zhì)為純Al。不同樣品坩堝質(zhì)量應(yīng)盡可能相同，總質(zhì)量偏差不超過(guò)0.1mg。
樣品要求：在測(cè)試過(guò)程中無(wú)相變與化學(xué)反應(yīng)。;
實(shí)驗(yàn)要求：對(duì)儀器所給的恒溫下熱流對(duì)時(shí)間（或溫度）的基線(xiàn)斜率進(jìn)行調(diào)整 , 使等溫基線(xiàn)Ⅰ和Ⅱ處于同一條水平線(xiàn)上
由于實(shí)驗(yàn)中存在各種影響因素導(dǎo)致測(cè)試結(jié)果不夠精確，根據(jù)上述測(cè)試要求中所列的內(nèi)容提出以下可能存在的影響因素：
1、熱傳導(dǎo)差的試樣誤差較大。因此盡量減小該種類(lèi)的試樣體積或者質(zhì)量，還可通過(guò)適當(dāng)降低升溫速率，使試樣充分受熱；
2、每段測(cè)試段長(zhǎng)度不宜超過(guò)200℃，越小越好，過(guò)長(zhǎng)可分段，中間保持?jǐn)?shù)分鐘等溫狀態(tài)；
3、坩堝質(zhì)量不同。坩堝質(zhì)量不同會(huì)導(dǎo)致其工作基線(xiàn)校準(zhǔn)有誤，或者使標(biāo)準(zhǔn)樣品與試樣的DSC線(xiàn)存在誤差，因此盡量使實(shí)驗(yàn)中的坩堝質(zhì)量都相同；
4、試樣與藍(lán)寶石質(zhì)量不宜相差過(guò)大，否則有可能使結(jié)果產(chǎn)生較大誤差；
5、確保試樣與藍(lán)寶石在坩堝中以及坩堝在爐池中的位置都在正中央，否則藍(lán)寶石偏離坩堝中心將可能導(dǎo)致測(cè)定結(jié)果偏大[3]。
